电容白刚玉
Electrically Fused White Corundum

    电熔白刚玉是以工业氧化铝为原料，在电弧炉内经高温冶炼而成。
    电熔白刚玉技术条件执行中华人民共和国国家标准GB/T2479-1996。

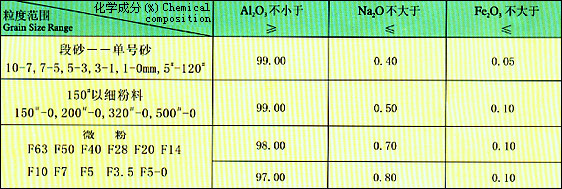

    电熔白刚玉纯度高，化学性质稳定，耐火度高，是制造刚玉质、刚玉-莫来石质高温耐火材料的基本原料，也用于磨料磨具行业。

电容镁铝尖晶石
Electrically Fused Magnesia-Alumina Spinel

    电熔镁铝尖晶石是以纯度≥98．5％的工业氧化铝和纯≥96％的轻烧氧化镁并配入适量的高纯菱镁(MgO>46．55％)做配合料，在电弧炉内经高温熔制合成的耐火原料，其晶粒发育良好，质地致密，结构均匀，是制造高强度、热震稳定性好的尖晶石一方镁石高级耐火制品的一种高档原料。

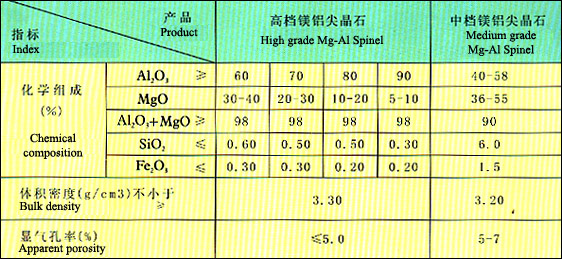

    电熔镁铝尖晶石是制造连铸滑板、水口砖、钢包衬砖和平炉炉顶砖理想原料，也是大型水泥窑、中型水泥回转窑过渡带衬砖、耐火烧注料及高、中温窑具的基本原料，镁铝尖晶石制品的高温力学性能良好。

电容锆镁铝尖晶石
Electrically Fused Zhirconia-Magnesia-Alumina Spinel

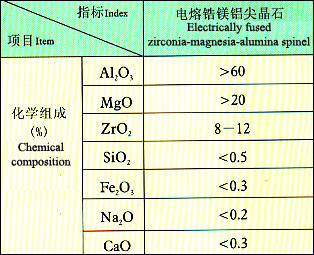

   产品用于钢包渣线、透气元件、水泥窑衬、中频炉衬等。

电容铁镁铝尖晶石
Electrically Fused Ferrousion-Magnesia-Alumina Spinel

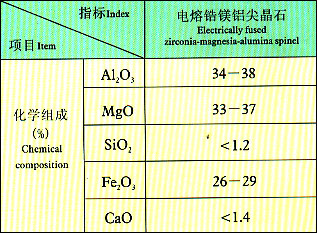

    产品用于水泥窑衬等部位，产品表现特有的高温柔性及环保特性。

电容Al₂O₃-ZrO₂系列料（锆刚玉）
Electrically Fused Al₂O₃-ZrO₂System Mmaterials(Zirconia-Corundum)

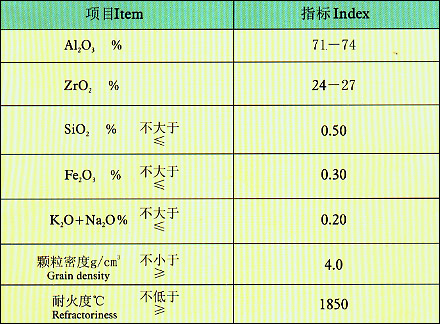

电熔Al₂O₃-ZrO₂系列(锆刚玉)AZ-23-1
        Al₂O₃-ZrO₂系列(锆刚玉)，是制造连铸耐火制品的一种新型高纯原料。采用该材料制成的Al₂O₃-ZrO₂-C滑板砖较原产品(Al₂O₃-ZrO₂-SiO₂-C滑板)的使用寿命有显著提高(在国内某大钢厂使用，寿命提高30％以上)。

电容板状刚玉
Corundum Shaped like fused plate

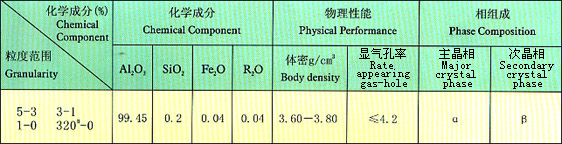

    电熔板状刚玉，由于电弧炉在一定条件下熔炼而成，具有如下特点：具有良好的组织结构，晶粒尺寸在50-400um，晶体间封闭许多5-15um的圆形气孔。具有良好的控热震性。是制造耐高温刚玉砖、透气元件、刚玉不定形耐火烧原料的良好材料。

电熔锆莫来石
Electrically Fused Zirconia-Mullite

    电熔锆莫来石是以纯度≥95．5％的工业氧化铝和1级锆英石精矿(Zro≥65％)为配料，在电弧炉中经高温熔制的合成材料，纯度高，晶粒发育好，具有优良的抗侵蚀性能。

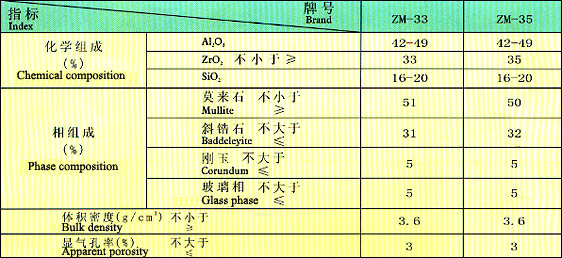

    电熔锆莫来石是制造冶金工业用大板坯连铸机优质铝锆碳滑板和长水口的基本原料，也可应用于玻璃工业等，其主要理化指标已达到国外同类产品的先进水平，是替代进口的优质国产化原料。
